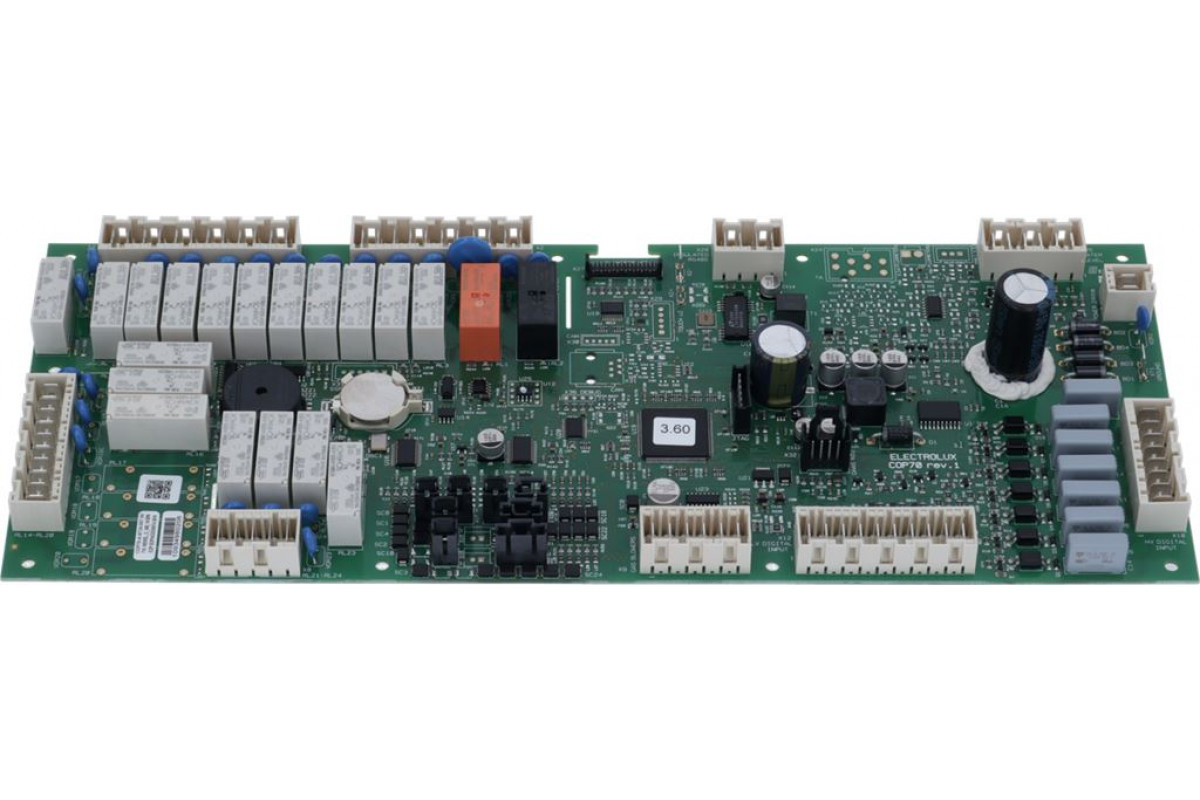

Плата электронная силовая 0C0042 COP20-A для пароконвектомата ELECTROLUX

Плата электронная силовая 0C0042 COP20-A для пароконвектомата ELECTROLUX

Плата электронная силовая 0C0042 COP20-A для пароконвектомата ELECTROLUX

Альтернативные коды:
0C0042 - ALPENINOX
452371010 - ELECTROLUX
0C5150 - ELECTROLUX
0C0042 - ELECTROLUX
0TT685 - ELECTROLUX
675837800 - ELECTROLUX
3390227 - LF
400750 - TECNOINOX
0C0042 - ZANUSSI
400750 - ZANUSSI

Подходит для моделей:
ELECTROLUX:
FCZ061EAA, FCZ061EAH, FCZ061EAN, FCZ061EBA, FCZ061EBC, FCZ061EBH, FCZ061EBN, FCZ061ETA, FCZ061ETH, FCZ061ETN, FCZ061GAD, FCZ061GAG, FCZ101EAA, FCZ101EAH, FCZ101EAN, FCZ101EBA, FCZ101EBC, FCZ101EBH, FCZ101EBN, FCZ101ETA, FCZ101ETH, FCZ101ETN, FCZ101GAD, FCZ101GAG, FCZ101GTD, FCZ101GTG, FCZ102EAA, FCZ102EBA, FCZ102ETA, FCZ102GAD, FCZ102GAG, FCZ102GTD, FCZ102GTG, FCZ201EAA, FCZ201EAH, FCZ201EAN, FCZ201ETA, FCZ201ETH, FCZ201ETN, FCZ201GAD, FCZ201GAG, FCZ201GTD, FCZ201GTG, FCZ202EAA, FCZ202ETA, FCZ202GAD, FCZ202GAG, FCZ202GTD, FCZ202GTG
ZANUSSI:
AOS061EA (260450), AOS061EA0H (260510), AOS061EA2N (260462), AOS061EA3J (260456), AOS061EAA1 (267000), AOS061EAAQ (260600), AOS061EAB1 (267090), AOS061EABQ (260820), AOS061EABU (260165), AOS061EAC1 (267030), AOS061EACQ (260620), AOS061EAE1 (267040), AOS061EAF1 (267050), AOS061EAFU (260168), AOS061EAH1 (267010), AOS061EAHQ (260630), AOS061EAK1 (267100), AOS061EAM1 (267080), AOS061EAMQ (260810), AOS061EAN1 (267020), AOS061EANQ (260610), AOS061EAT1 (267110), AOS061EB (260451), AOS061EB0H (260511), AOS061EB2N (260463), AOS061EB3J (260457), AOS061EB5M (260468), AOS061EB6M (260471), AOS061EBA1 (268000), AOS061EBA2 (268200), AOS061EBAQ (260601), AOS061EBC1 (268030), AOS061EBC2 (268230), AOS061EBCQ (260621), AOS061EBE1 (268040), AOS061EBE2 (268240), AOS061EBEQ (260641), AOS061EBF1 (268050), AOS061EBF2 (268250), AOS061EBH1 (268010), AOS061EBH2 (268210), AOS061EBHQ (260631), AOS061EBK1 (268100), AOS061EBK2 (268300), AOS061EBN1 (268020), AOS061EBN2 (268220), AOS061EBNQ (260611), AOS061EBR2 (268350), AOS061ECA1 (269000), AOS061ECA2 (269200), AOS061ECAS (269340), AOS061ECB1 (269090), AOS061ECH1 (269010), AOS061ECH2 (269210), AOS061ECK2 (269300), AOS061ECM1 (269080), AOS061ECM1 (269280), AOS061ECM1 (269370), AOS061ECN1 (269020), AOS061ECN2 (269220), AOS061ECR2 (269350), AOS061ECV1 (269320)

Подключение электронной платы для пароконвектоматов Eletrolux, Zanussi моделей AOS, FCZ

Установите перемычки (мосты) в неиспользуемые разъемы датчиков. При замене платы переставьте перемычки со старой платы на новую на те же места.

Расшифровка (описание) разъемов материнской электронной платы

Х1 Питание платы (24 В, переменный ток – 24Vac)

Х2/3 Питание на двигатели вентиляторов камеры, охлаждения платы, привод пароотводного клапана, кабель датчика "лямбда"
Х4/5 Питание на управление контакторами ТЭНов бойлера и камеры или газовые клапаны горелок бойлера и камеры, клапан конденсации паров, клапан впрыска воды, освещение камеры.
Х6/7 Питание на клапаны налива воды в бойлер, привод крана слива бойлера
Х8 Питание системы мытья печи
Х9 Выход сигнала PWM для вентиляторов горелок
Х10/11 Высоковольтный цифровой вход, термозащита двигателей вентиляторов камеры печи и управляющий сигнал на вентиляторы горелок от системы поджига.
Х12/13 Низковольтный цифровой вход, сигнал от датчика давления воды системы мытья, предельного термостата камеры печи, термостата бойлера, концевиков двери и пароотводного клапана
Х14 Подключения байпасного датчика температуры
Х15 Подключения датчика температуры в камере
Х16 Подключения датчика температуры бойлера
Х17 Подключения датчика внутренней температуры (щупа).
Х18 Подключения второго датчика температуры камеры
Х19 Подключения второго датчика температуры бойлера
Х20, Х21, Х22 Подключения датчиков температуры 6-ти зонного щупа
Х23 Подключения датчика "лямбда" влажности в камере
Х25/26 Подключения датчиков уровня воды в бойлере
Х28 RS485 разъем принтера НАССР (АРККТ)
